- Başlangıç verisi
- Teknik resim
Hedef form ve kritik ölçüler açıkça tanımlanmalıdır.
B—02 / UÇ ŞEKİLLENDİRME
Boru uç şekillendirme: bağlantı geometrisini üretime hazırlayın.
Beformet, teknik resimde tanımlanan bağlantı ve montaj ihtiyaçlarına yönelik boru uç şekillendirme operasyonlarını kendi bünyesinde yürütür; form, ölçü ve proses sırası parça gereksinimine göre belirlenir.
MM / B—02 Millimeters Matter® FORM • BAĞLANTI • ÖLÇÜ - Planlama
- Parça bazlı
Form, ölçü ve proses sırası her parça için değerlendirilir.
- Entegrasyon
- Büküm + birleştirme
Gerekli tamamlayıcı operasyonlar aynı akışta ele alınabilir.
01 / BAĞLANTI İHTİYACI
Uç formu, parçanın montaj görevinden başlar.
MM / B—02 / 01 Millimeters Matter® Uç formu, montajı belirler.Uç şekillendirme talebi yalnız bir görünüş ölçüsü olarak ele alınmaz. Karşı parçayla bağlantı, sızdırmazlık yaklaşımı, montaj yönü ve üretim sırası teknik resimdeki gereksinimlerle birlikte incelenir.

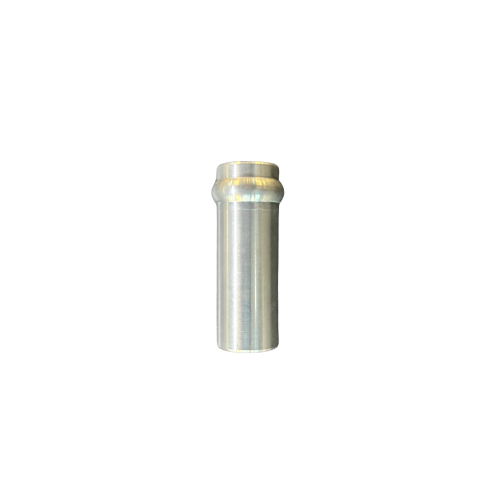

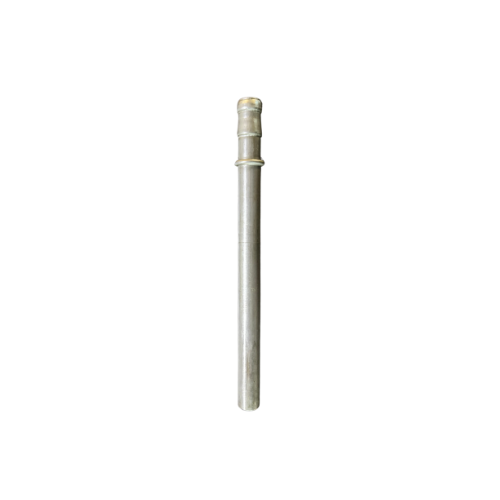

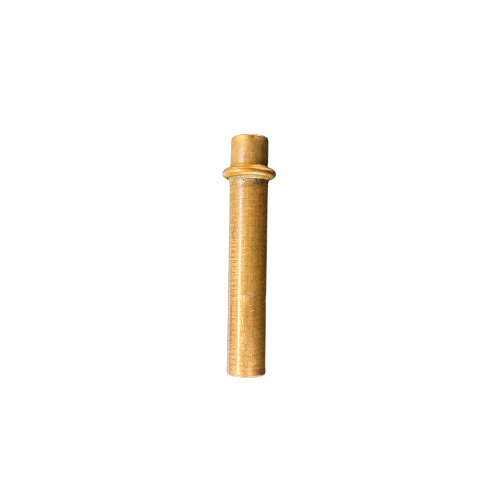

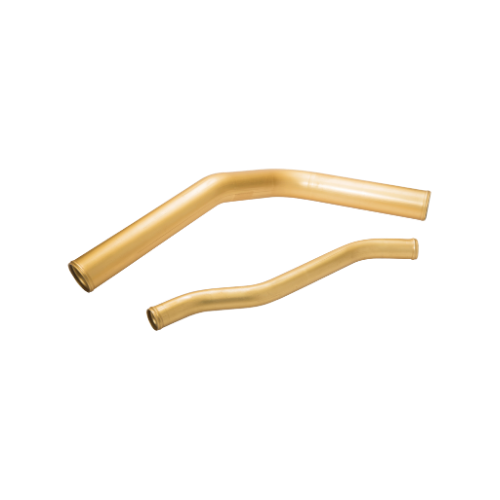

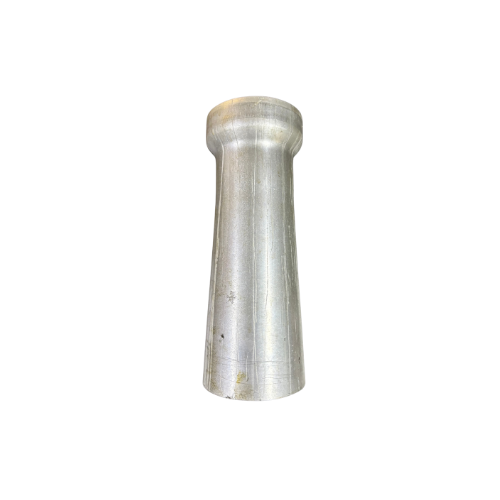

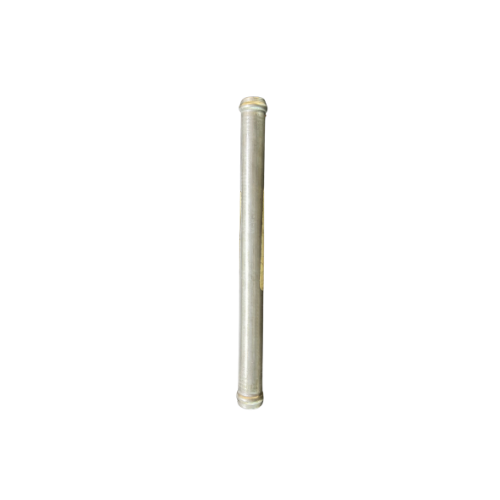

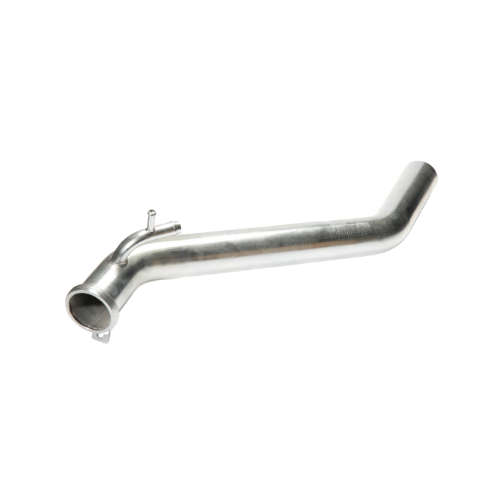

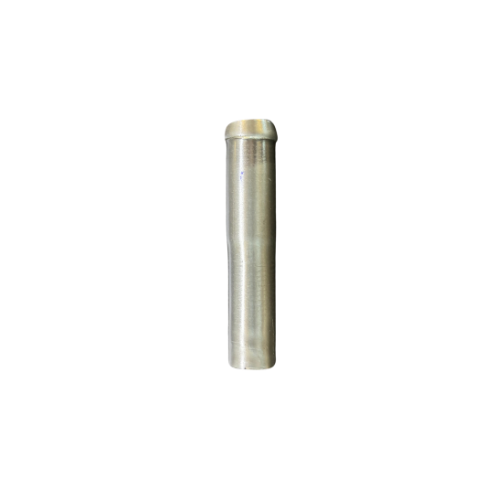

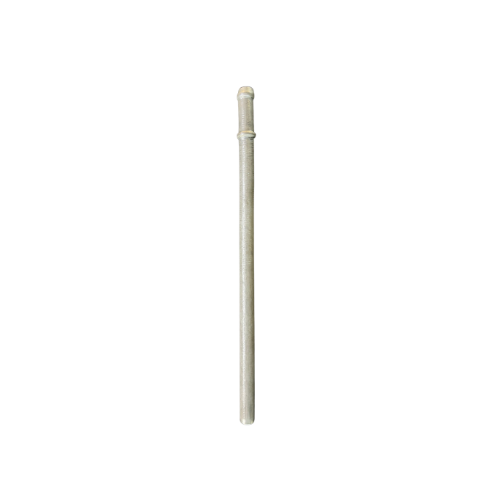

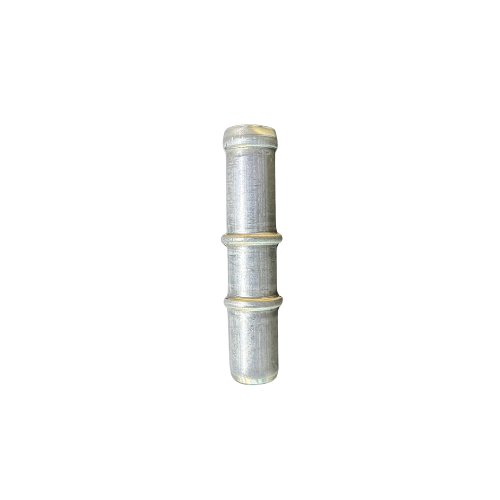

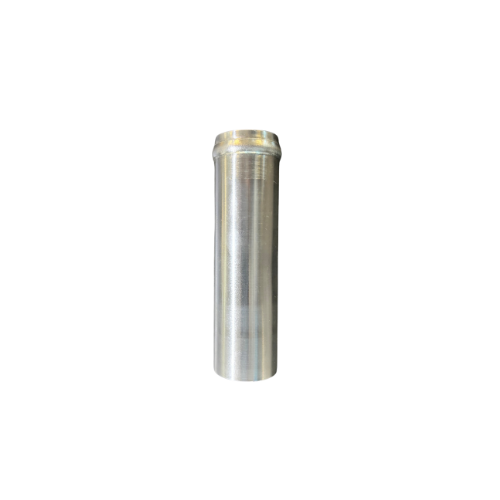

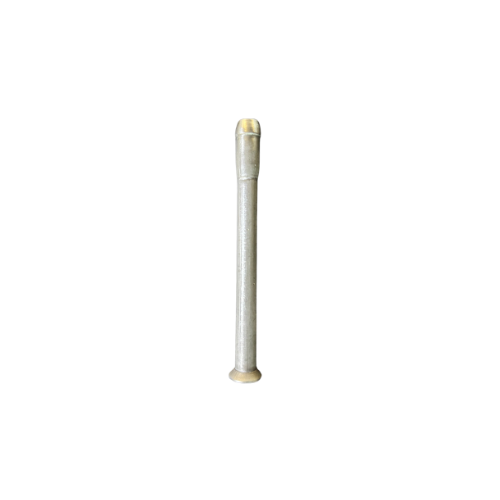

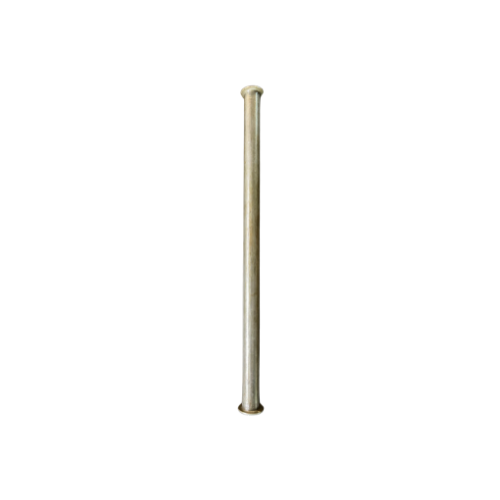

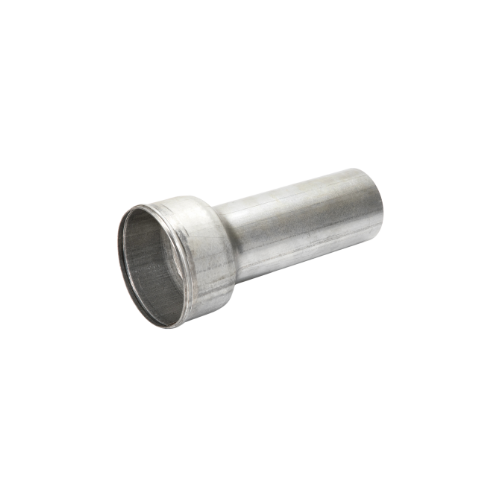

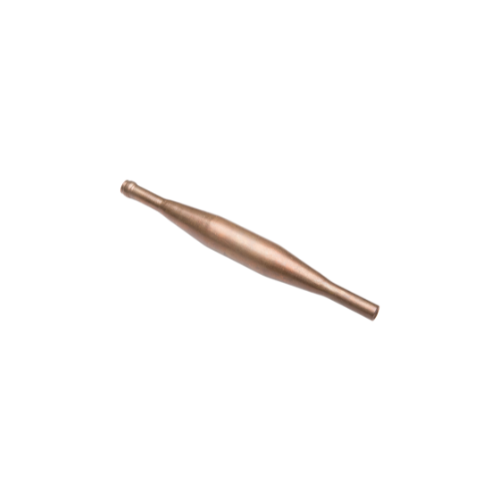

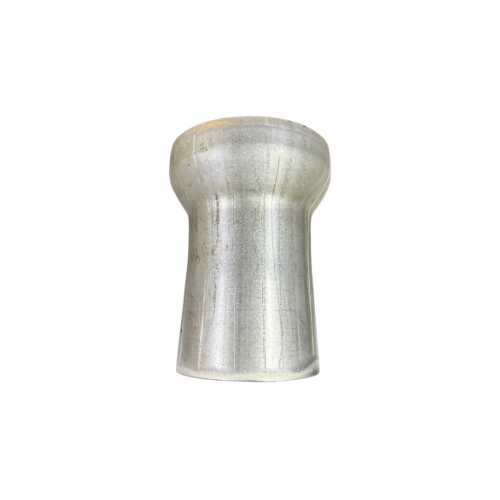

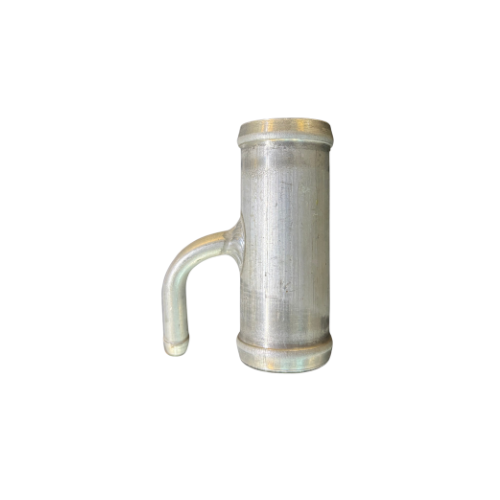

Kordon veya şişirme gibi görülebilen form örnekleri, bütün ölçü ve malzemelerde standart bir katalog ürünü anlamına gelmez; hedef formun uygunluğu ayrıca doğrulanır.
02 / GEREKLİ VERİLER
Teklif için uç geometrisini ölçülebilir biçimde tanımlayın.
Sağlıklı değerlendirme için borunun malzemesi, dış çapı, et kalınlığı, uç formunun boyu ve çapları, referans yüzeyleri ve varsa eşleştiği bağlantı parçası belirtilmelidir.
- Kesit veya detay görünüşü içeren teknik resim
- Kritik çap, boy ve referans ölçüleri
- Büküm ile uç formu arasındaki mesafe
- Adet, numune ve doğrulama beklentisi
03 / ENTEGRE ÜRETİM
Uç şekillendirme, bükümden bağımsız düşünülmez.

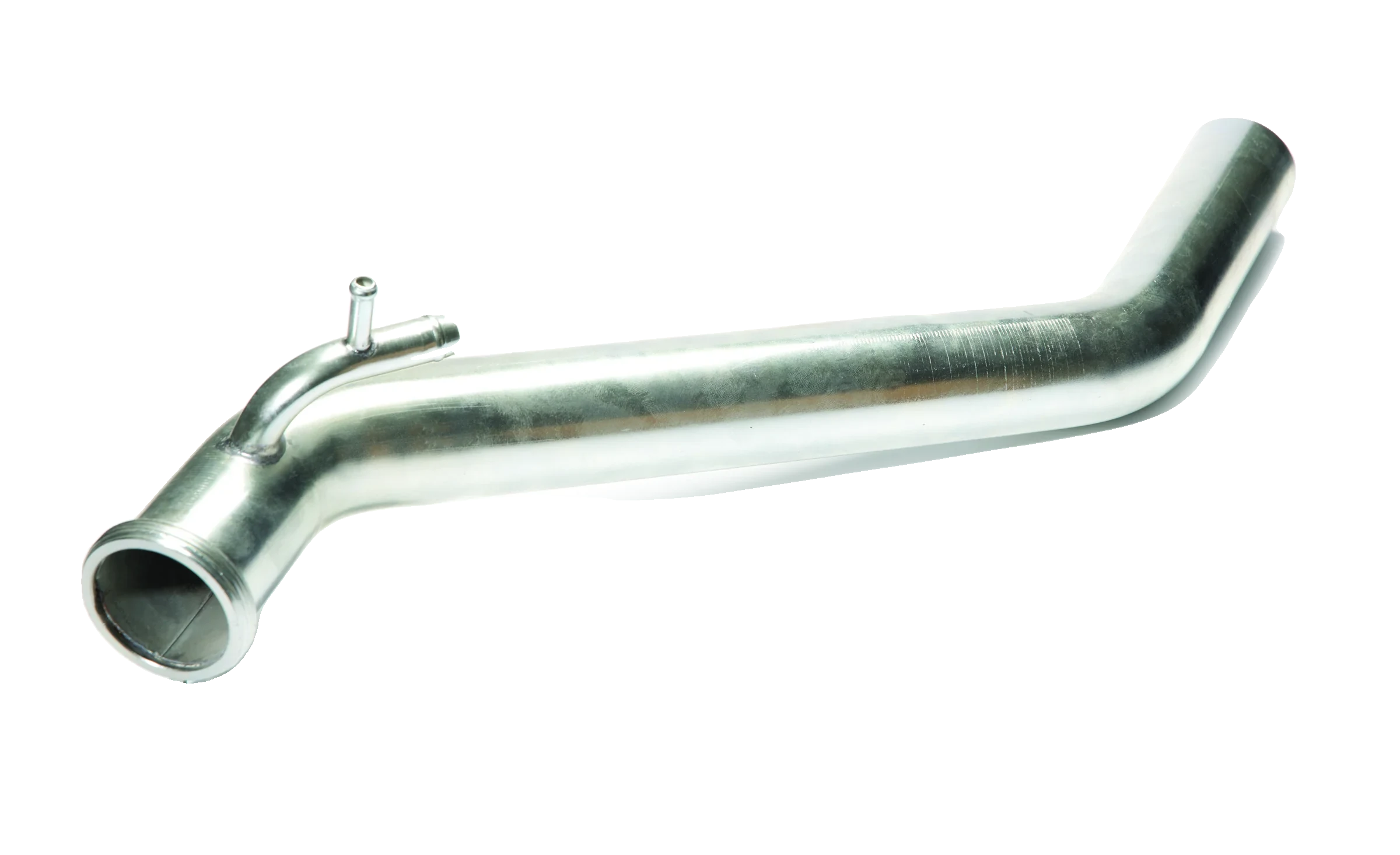

Parça geometrisine göre kesim, CNC boru büküm, uç şekillendirme, tamamlayıcı talaşlı imalat ve birleştirme sırası birlikte planlanabilir. Amaç, sonraki operasyonun önceki formu bozmadığı uygulanabilir bir akış kurmaktır.
Kontrol yöntemi ve kabul kriterleri müşteri teknik şartı ile parça geometrisine göre teklif aşamasında netleştirilir.
T—01 / TEKNİK DEĞERLENDİRME
Uç formunu teknik resimle paylaşın.
Hedef geometriyi, boru ölçülerini ve bağlantı ihtiyacını iletin; takım ve proses uygunluğunu parça özelinde değerlendirelim.
