- Parça verisi
- Teknik resim
Boru/hortum ölçüleri ve bağlantı arayüzleriyle birlikte.
S—04 / İŞ MAKİNELERİ
İş makineleri için boru ve hortum projelerinin teknik değerlendirmesi.
İş makinelerine yönelik boru, profil veya hortum bileşeni talepleri; parçanın görevi, teknik resim, malzeme, geometri, bağlantı, çalışma koşulları ve doğrulama beklentileriyle birlikte incelenir.
MM / S—04 Millimeters Matter® ROTA • BAĞLANTI • DAYANIM - Çalışma şartı
- Müşteri girdisi
İlgili basınç, sıcaklık ve ortam şartları varsayılmaz.
- Test yaklaşımı
- Ürün bazlı
Yöntem ve kabul kriteri teknik gereksinime göre belirlenir.
01 / ÇALIŞMA KOŞULLARI
Parçanın görevi, üretim girdilerinden biridir.
Akışkan, basınç, sıcaklık, titreşim, hareket, dış ortam veya montaj yükü gibi koşullar ilgili parça için geçerliyse müşteri teknik şartında açıkça belirtilmelidir. Beformet bu değerleri sektör adına varsaymaz.
Malzeme ve bağlantı seçimi de müşteri gereksinimi ile teknik resim üzerinden değerlendirilir; bu sayfa kullanım güvenliği veya tasarım onayı yerine geçmez.

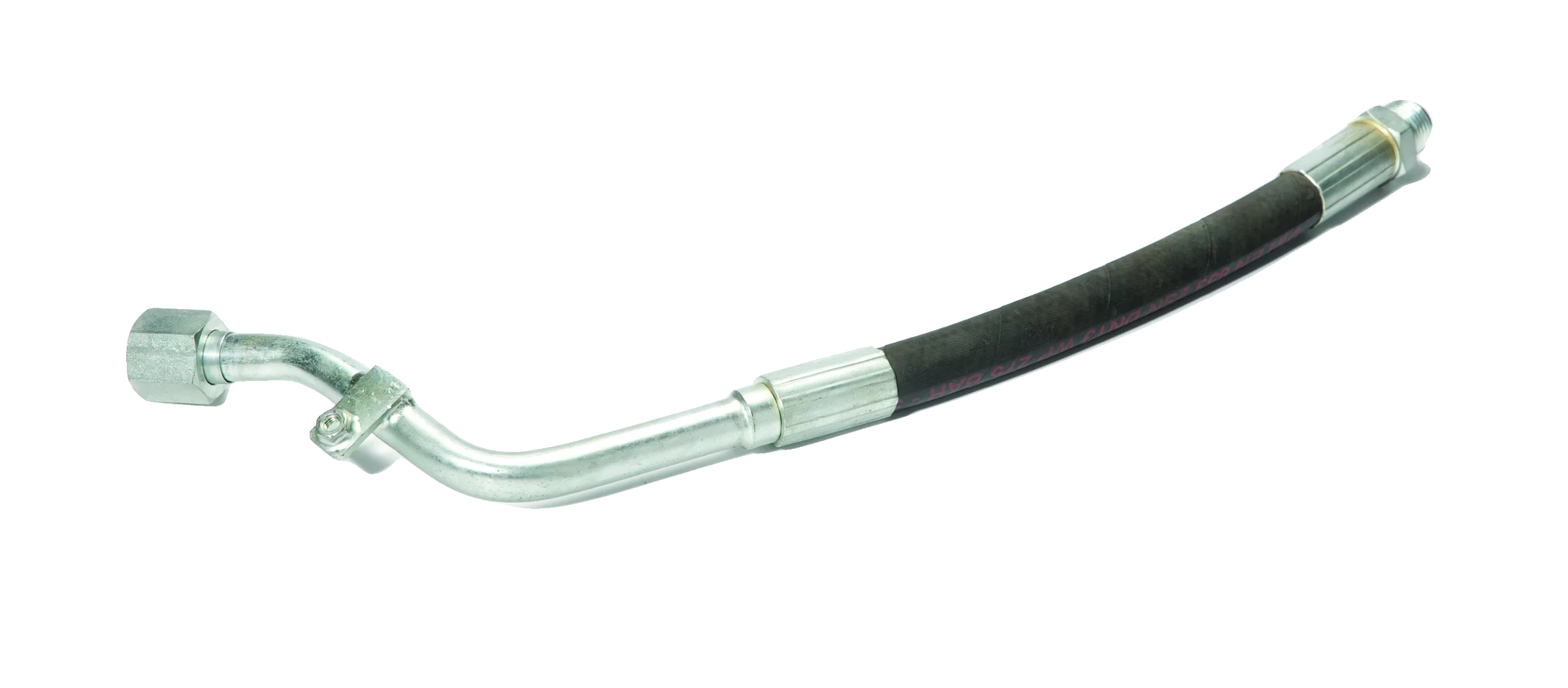

02 / BORU & HORTUM ARAYÜZÜ
Büküm geometrisi ile bağlantı uçları aynı montajda buluşur.
MM / S—04 / 02 Millimeters Matter® Zorlu geometri, doğru proses sırası ister.Boru dış çapı, et kalınlığı, CLR, açı, rotasyon ve düz boyların yanında uç şekli, bağlantı parçası ve montaj yönü tanımlanmalıdır. Hortum içeren taleplerde bağlantı düzeni ve test beklentisi ayrıca paylaşılır.
Uç şekillendirme, tamamlayıcı torna parçaları, kaynak veya lehimleme gereksinimi varsa proses sırası parça özelinde planlanır.
03 / DOĞRULAMA & TAKİP
Kabul kriteri teklif öncesinde görünür olmalıdır.
Kontrol yöntemi, test düzeni, numune planı ve raporlama biçimi ürünün teknik gereksinimi ile müşteri şartlarına göre belirlenir. Hortum test altyapısının bulunması, tanımlanmamış bir standarda otomatik uygunluk anlamına gelmez.
Barkodlu lot yaklaşımı sipariş, ürün, miktar, termin, üretim durumu ve teslimat kayıtlarını ilişkilendirir.
- Teknik resim ve montaj arayüzleri
- Malzeme ve çalışma koşulları
- Test/ölçüm yöntemi ile kabul kriterleri
- Numune, adet ve hedef termin
T—01 / TEKNİK DEĞERLENDİRME
Çalışma şartlarını teknik dosyanın parçası yapın.
Teknik resim, malzeme, bağlantılar, geçerli çalışma koşulları, adet ve kabul kriterlerini iletin; uygun üretim ve doğrulama akışını değerlendirelim.
